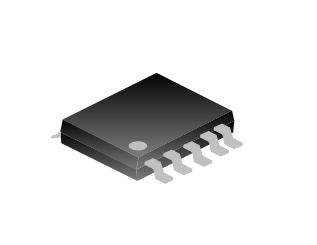

SD8666QS
SD8666QS 是用于开关电源的内置高压功率 MOSFET、外置采样电阻 的准谐振电流模式 PWM+PFM 控制器。
SD8666QS 具有多重模式控制：在重载下，高压时工作在 QR 模式，可以减小开关损耗，低压时工作固定频率（65KHz）的 CCM 模式。在中载 和轻载下，工作在 QR+PFM 模式，可以提高转换效率。在空载下，进入打 嗝模式，有效地降低电路的待机功耗。SD8666QS 具有抖频功能，以降低 EMI。具有峰值电流补偿功能，在 不同的 AC 输入电压下能保持极限输出功率一致。还有软启动功能，在上电 过程中减小器件应力。SD8666QS 内部集成了各种异常状态的保护功能，包括 VCC过压保护， 输出过载保护，输出过压保护，前沿消隐，逐周期峰值限流，输出二极管短 路保护，AC 输入电压欠压和过温保护等。
主要特点：
u QR 模式改善 EMI 和减小开关损耗
u 轻载下的 PFM 模式提高效率
u 空载时进入打嗝模式
u 低压重载升频提高极限输出功率
u 抖频改善 EMI
u 峰值电流补偿
u 软启动
u VCC过压保护
u 输出过载保护
u 前沿消隐
u 逐周期峰值限流
u 输出二极管短路保护
AC 输入电压欠压保护
u 外部可设的输出过压保护
u 过温保护
